工业管道标识规范与应用全攻略：色标、流向及材料选择
管道标识在工业场景中的重要性
在工业生产过程中，管道系统承载着多种介质的传输任务，如水、气体、蒸汽、化学品等。为了确保操作人员能够快速识别管道内容物，避免误操作引发事故，管道标识成为不可或缺的组成部分。管道标识不仅包含颜色编码，还涉及流向箭头、介质名称、标识宽度、位置、间距和字体大小等细节。
管道标识的规范性直接影响到整个系统的可维护性和安全性。例如，在化工厂中，管道标识错误可能导致有毒气体泄漏，造成严重后果。因此，制定统一的管道标识标准，不仅有助于提高工作效率，还能有效降低事故风险。
不同行业管道标识的实际应用案例
在实际工程中，管道标识的标准因行业而异，但其核心原则是统一、清晰和易于识别。以建筑工地为例，常见的给水管道采用绿色标识，排水管道使用黑色标识，消防管道则为红色。这种颜色编码方式被广泛应用于消防系统和建筑施工中，确保施工人员和管理人员能够迅速判断管道功能。
在医疗行业，管道标识同样至关重要。医用气体管道通常采用蓝色标识氧气，黄色标识真空负压，灰色标识笑气。这些标识不仅帮助医护人员快速识别气体来源，还能在紧急情况下提供关键信息，保障患者安全。
管道标识的规范与设计要点
管道标识的设计需要遵循一定的规范，包括标识宽度、位置、间距和字体大小等。这些参数直接影响标识的可读性和实用性。例如，管道标识宽度通常建议为管道直径的1/3，以确保在远距离观察时也能清晰识别。
此外，管道标识的位置应设置在管道的明显位置，如管道末端、转弯处或阀门附近。标识之间的间距应保持一致，避免视觉混乱。字体大小也需要根据管道直径和环境条件进行调整，确保在不同光照条件下都能清晰可见。
管道标识的常见方式与材料选择
管道标识的实现方式多种多样，包括反光标识、不干胶贴纸、喷漆标识和挂牌标识等。每种方式都有其适用场景和优缺点。
例如，反光标识常用于室外或光线不足的环境，能够提高夜间或低光条件下的可见性。不干胶贴纸则适用于室内管道，安装简便且更换频繁。喷漆标识适用于长期固定的管道系统，但需要定期维护以防止褪色。挂牌标识则多用于大型设备或关键节点，便于快速定位和检查。
管道标识与介质流向的结合应用

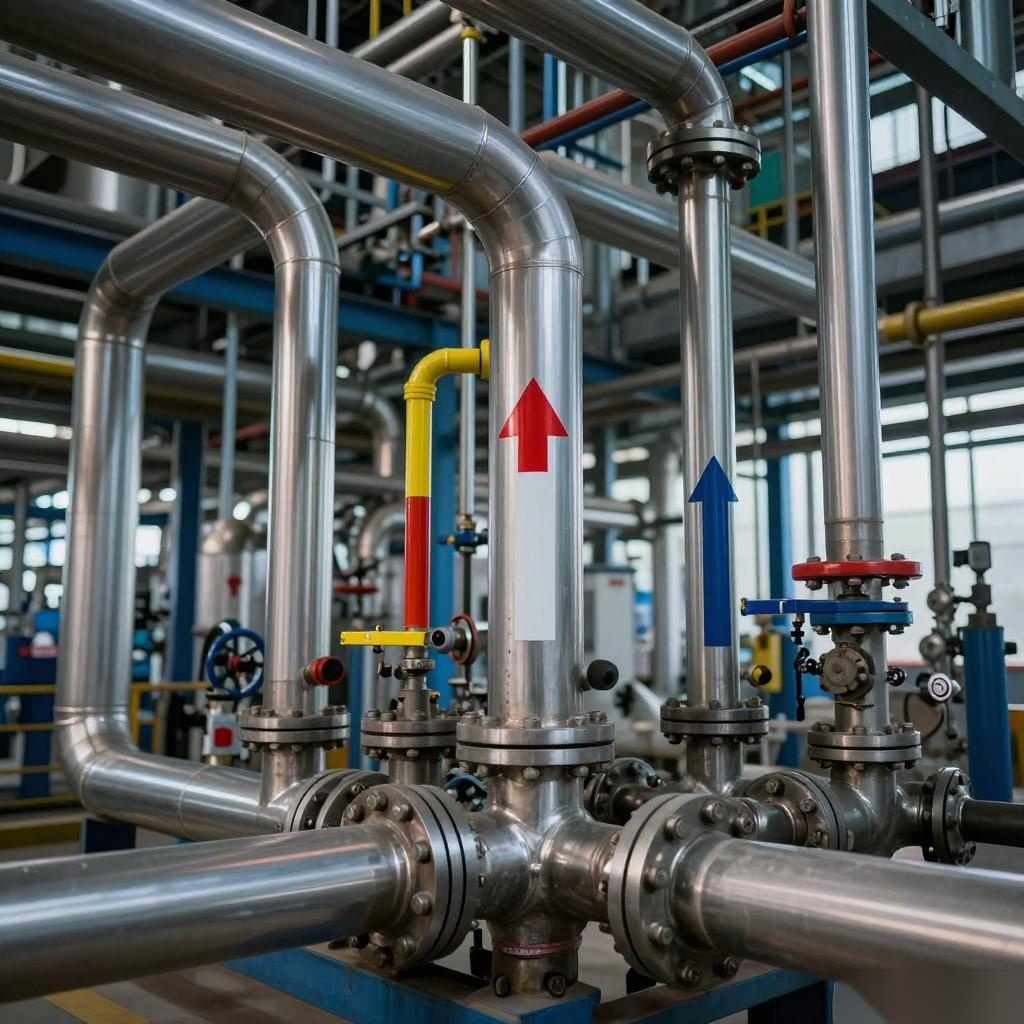

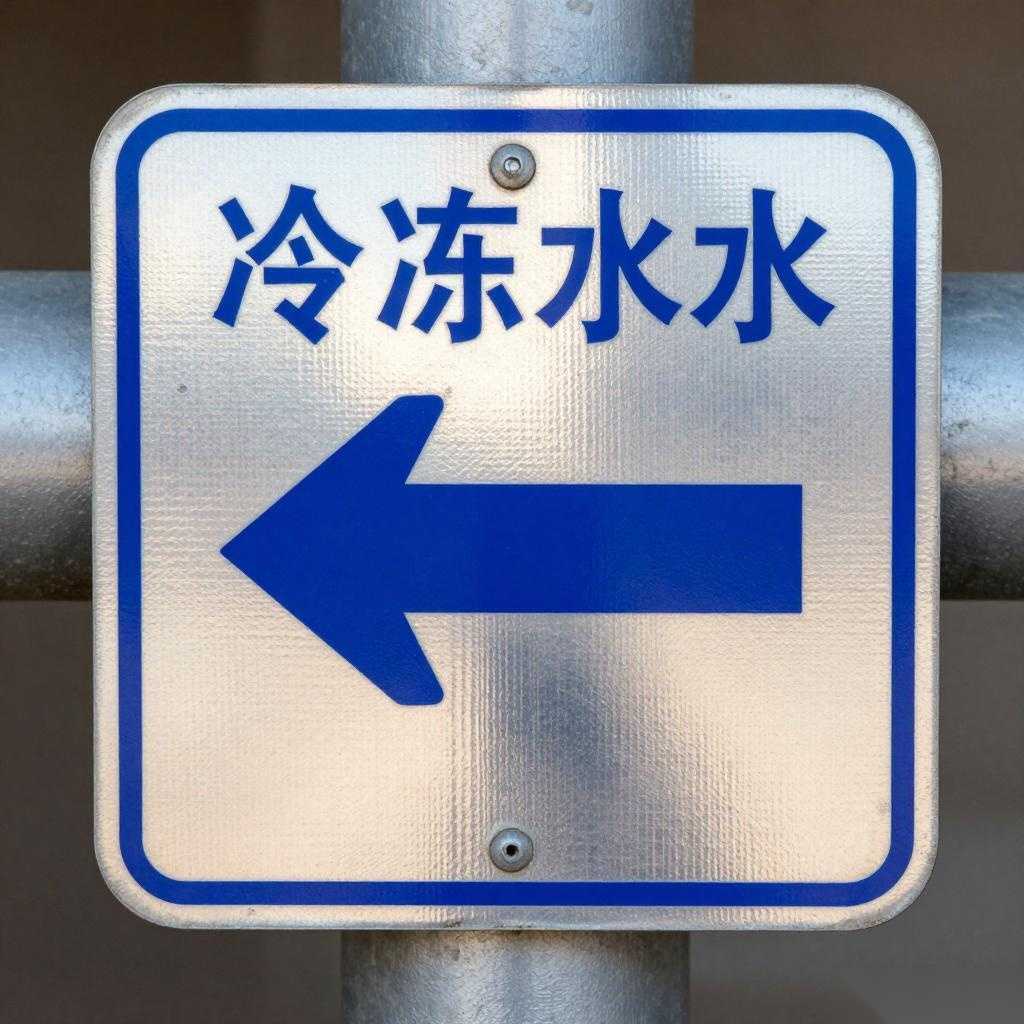

管道介质流向的标识通常通过箭头和文字结合的方式实现。例如，在暖通空调系统中，冷冻水管道采用蓝色标识，冷却水管道使用绿色标识，蒸汽管道则为红色标识。同时，流向箭头的设置能够帮助操作人员判断介质流动方向，从而提高系统运行的安全性和效率。

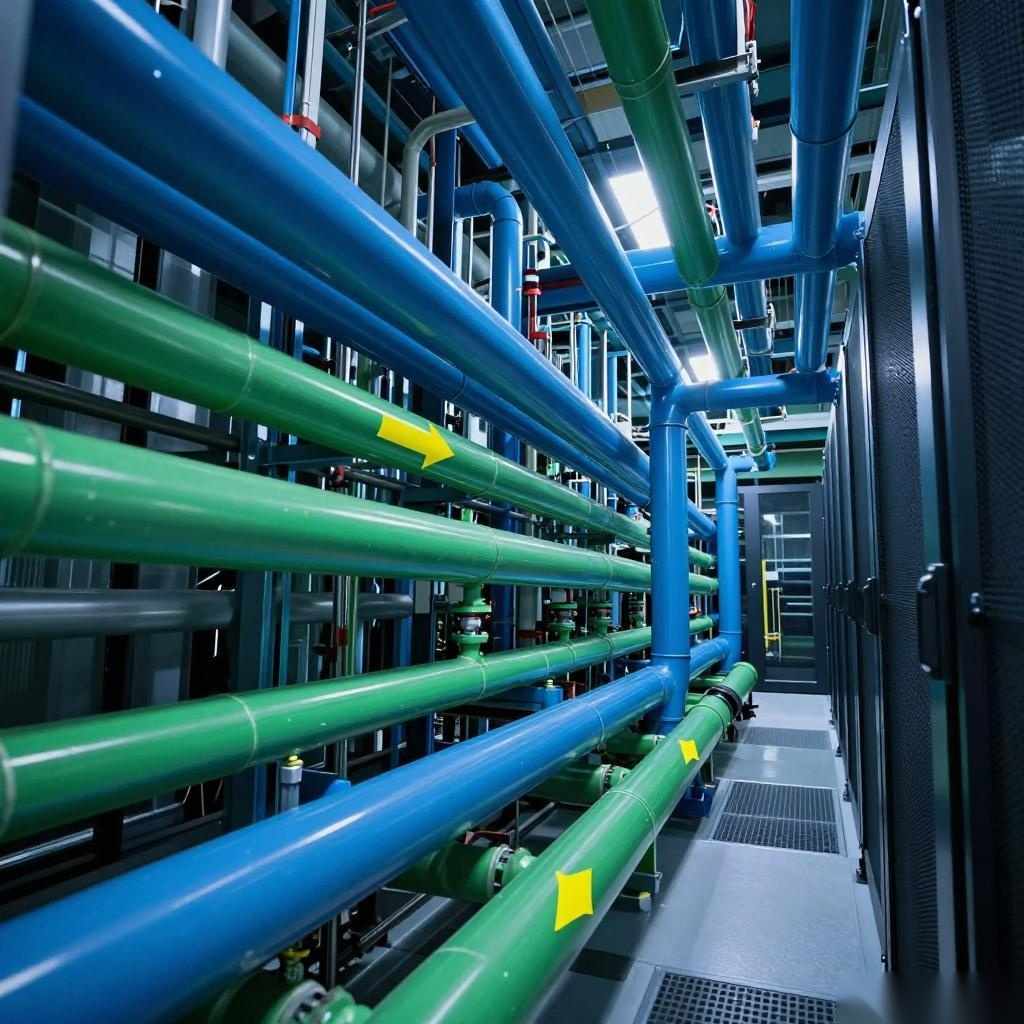

在实际案例中，某大型数据中心采用统一的管道标识系统，将冷冻水管道标识为蓝色，并在管道末端设置流向箭头。这种方式不仅提高了维护效率，还有效避免了因误操作导致的设备损坏。
管道标识的标准化与未来发展趋势
随着工业自动化和智能化的发展，管道标识的标准化和数字化趋势日益明显。越来越多的企业开始采用电子标签、二维码和RFID技术，以提高管道信息的可追溯性和管理效率。
例如，在某大型炼油厂中，管道标识系统已经实现数字化管理。每条管道都配有电子标签，记录介质类型、流向、压力等级等信息，管理人员可以通过扫描标签快速获取相关数据，极大提升了工作效率。
管道标识的常见问题与解决方案
在实际应用中，管道标识可能会遇到一些问题，如标识褪色、位置不清晰、字体过小等。这些问题可能导致误判，影响系统运行安全。
针对这些问题，企业可以采取以下措施：定期检查和维护标识，确保其清晰可见；在标识设计时充分考虑环境因素，如光照条件、管道直径和人员操作距离；采用高质量的标识材料，如反光贴纸或耐腐蚀喷漆，以延长使用寿命。
管道标识的常见方式与材料对比
| 标识方式 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 反光标识 | 室外、夜间或低光环境 | 高可见性，适合远距离识别 | 成本较高，需定期维护 |
| 不干胶贴纸 | 室内管道系统 | 安装简便，更换方便 | 易脱落，耐久性较差 |
| 喷漆标识 | 长期固定管道 | 耐用性强，不易脱落 | 成本高，维护复杂 |
| 挂牌标识 | 关键节点或大型设备 | 信息全面，便于快速识别 | 安装不便，占用空间 |
通过合理选择标识方式和材料，企业可以有效提升管道系统的可识别性和安全性。例如，在某大型医院的管道系统中，采用了反光标识和挂牌标识相结合的方式，既保证了夜间可见性，又提供了详细的信息。
管道标识的维护与更新
管道标识的维护是确保其长期有效的重要环节。标识材料的老化、磨损或脱落都会影响其识别效果，因此需要定期检查和更换。
在某化工企业中，管道标识维护周期为每季度一次。维护人员会检查标识的完整性，并根据需要进行更换。这种方式不仅提高了标识的可靠性，还减少了因标识不清导致的误操作风险。
总结与建议
管道标识是工业管道系统中不可或缺的一部分，其设计和应用直接影响到系统的安全性和可维护性。在实际工程中，应根据具体应用场景选择合适的标识方式，并遵循相关规范，确保标识清晰、易读且持久。
此外，随着技术的发展，数字化和智能化的管道标识系统正在成为趋势。企业应关注新技术的应用，提升管道管理的效率和安全性。
管道标识的规范性和清晰度是保障工业安全的重要前提，企业应结合实际需求，选择合适的标识方式和材料，确保标识在各种环境下都能有效发挥作用。
综上所述，管道标识的设计和应用需要综合考虑多种因素，包括颜色编码、流向箭头、介质名称、标识方式和材料选择等。只有在实际应用中不断优化和调整，才能实现高效、安全的管道管理。
