管道抗震技术在建筑机电工程中的应用与实践指南

引言

随着现代城市建设的快速发展，建筑机电工程在保障建筑功能性和安全性方面扮演着越来越重要的角色。尤其是在地震多发地区，管道抗震技术成为确保建筑物在地震中保持功能完整性的关键因素。本文将重点探讨管道抗震技术的应用场景和实际案例，分析不同抗震措施在各类管道系统中的具体应用。

管道抗震技术概述

管道抗震技术主要包括柔性连接、抗震支吊架、隔振措施等，旨在提高管道系统在地震中的抗震能力，确保管道不因地震导致破坏或泄漏，从而保障建筑内部设施的正常运行。抗震设防烈度是决定抗震设计标准的关键因素，我国常见的设防烈度为6度、7度、8度，不同烈度区对管道抗震设计有不同的要求。

柔性连接在管道抗震中的应用

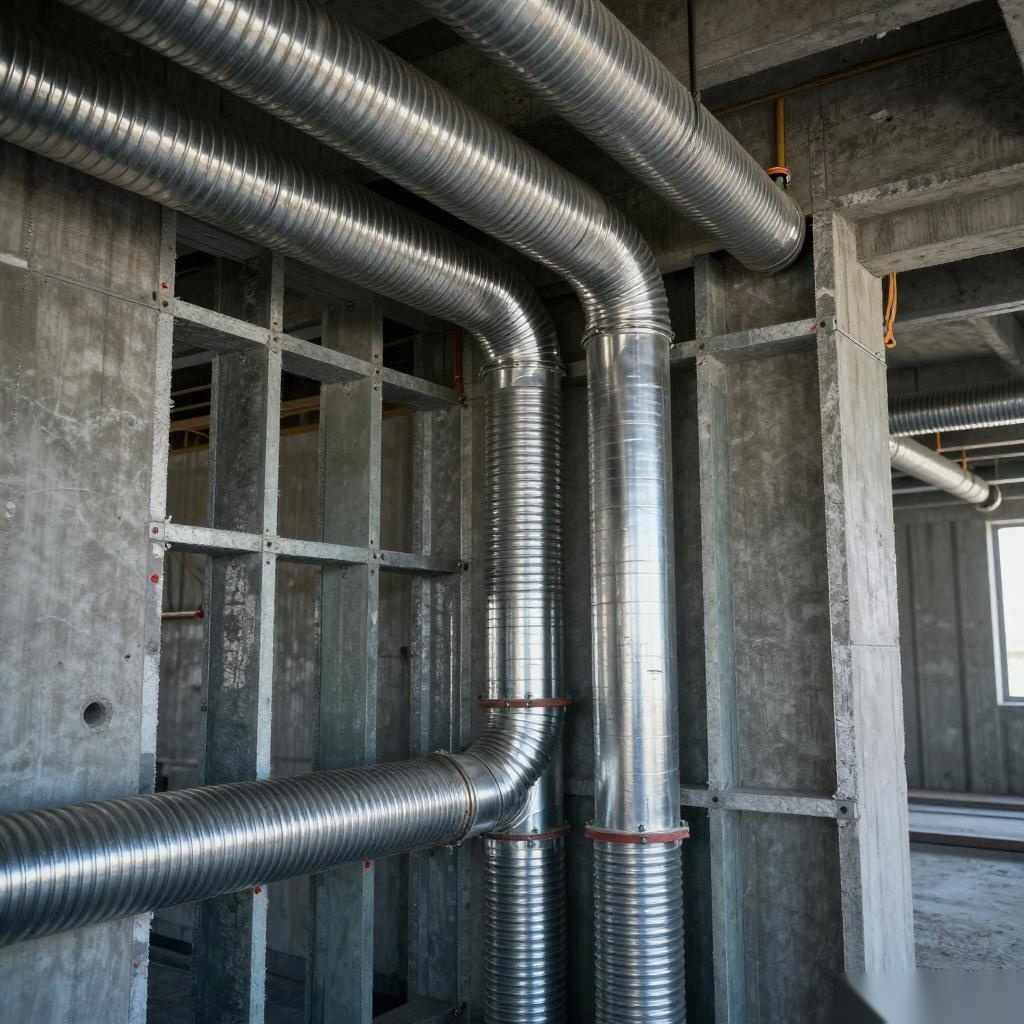

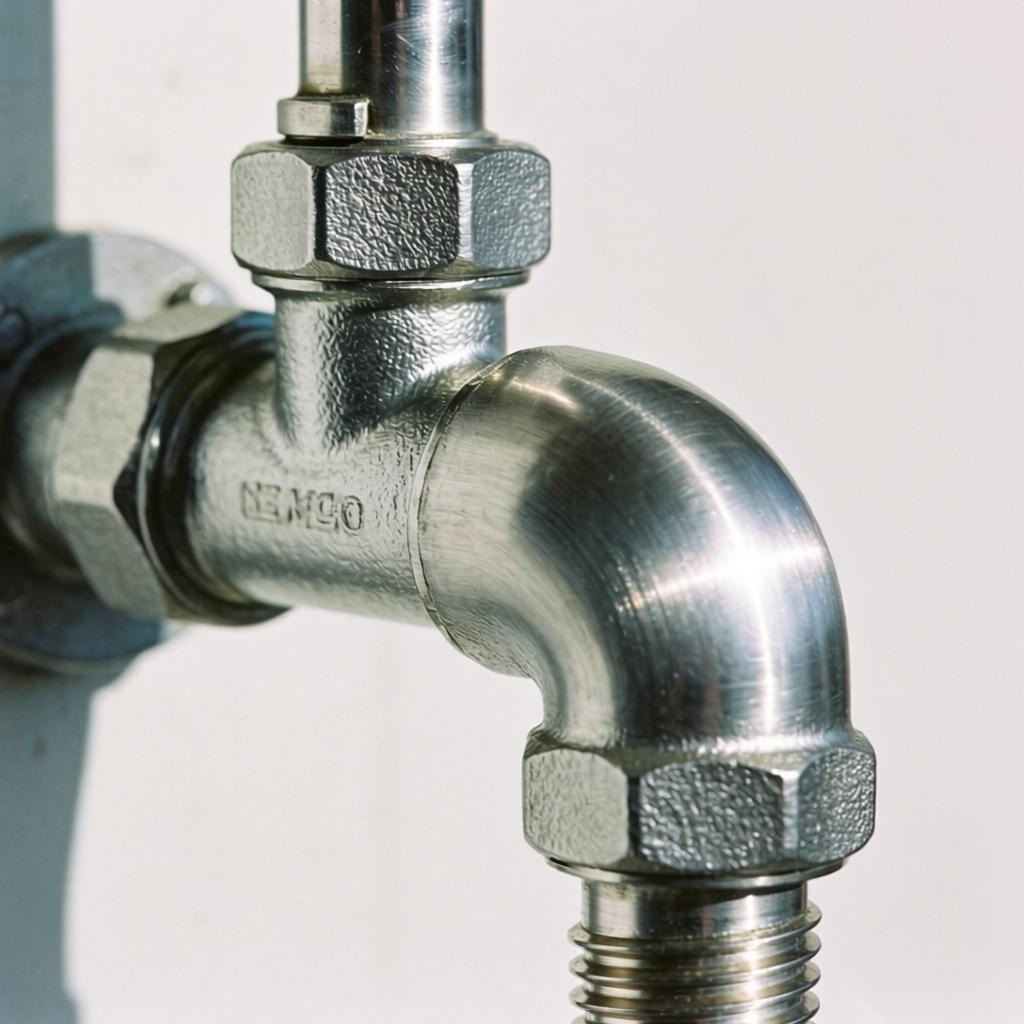

柔性连接是管道抗震设计中的重要措施，主要用于吸收地震引起的位移和振动。常见柔性连接形式包括不锈钢波纹管、金属软管、可挠曲接头等。这些柔性连接件能够有效减少管道在地震中的应力集中，避免管道断裂或泄漏。例如，在燃气管道系统中，采用柔性连接和补偿器可以有效应对地震引起的管道位移，同时限位器能够限制过大位移，确保系统安全。

• 不锈钢波纹管适用于高柔性要求的管道连接
• 金属软管常用于需要较大位移补偿的场合



• 可挠曲接头在给排水管道中应用广泛

抗震支吊架的布置与应用

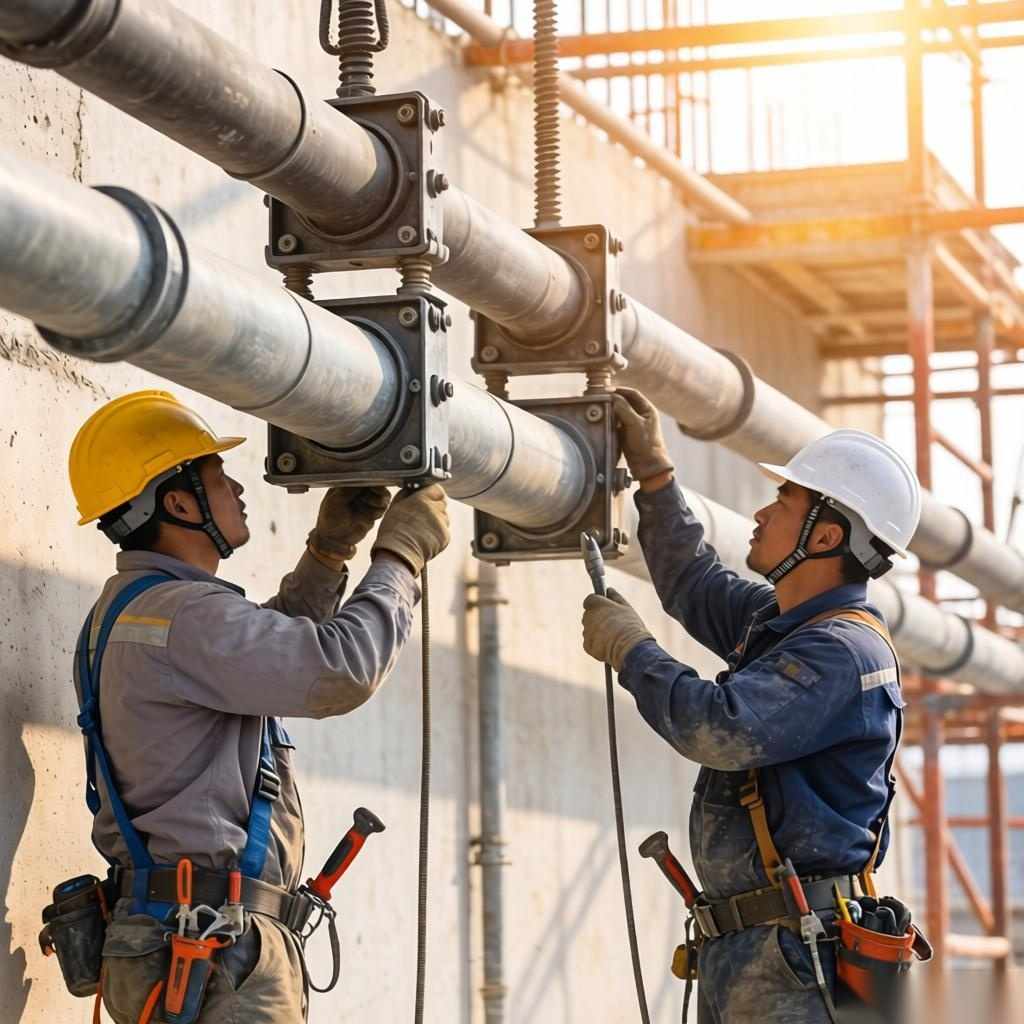

抗震支吊架是管道抗震的另一项关键技术，主要用于限制管道在地震中的位移。根据管道类型和布置方式，抗震支吊架可分为侧向、纵向和双向支吊架。以消防管道为例，抗震支吊架的布置间距需满足相关规范要求，确保在地震中管道系统的稳定性。一般来说，侧向支吊架用于控制管道侧向位移，纵向支吊架用于控制管道纵向位移，而双向支吊架则兼具两者功能。

实际案例分析

在某8度抗震设防烈度的地区，一座大型综合体建筑采用了全面的管道抗震设计。包括消防、给排水、暖通等多个系统均采用了抗震支吊架和柔性连接措施。其中，消防管道系统采用了双向抗震支吊架，最大间距不超过12米；燃气管道采用了不锈钢波纹管进行柔性连接，并配置了限位器；给排水管道使用了可挠曲接头，提高了管道的柔性和抗震能力。

通过合理的抗震设计和施工，该建筑在模拟地震测试中表现出优异的抗震性能，验证了管道抗震技术在实际工程中的有效性。

总结

管道抗震技术在建筑机电工程中的应用对于提高建筑整体抗震性能具有重要意义。通过柔性连接、抗震支吊架等措施，可以有效降低地震对管道系统的影响，确保建筑功能的持续性和安全性。未来，随着抗震技术的不断发展和完善，管道抗震将在更多工程实践中发挥关键作用。
